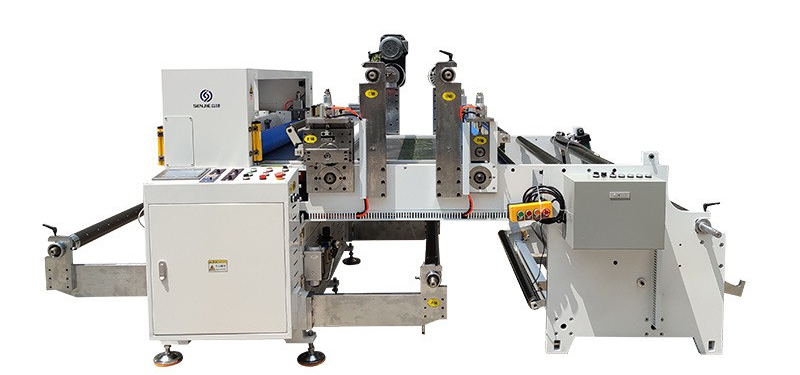

本机主要用于卷材贴合、分条、裁切, 采用双伺服电机精准控制切刀与送料尺寸。设备采用进口PLC，人机界面控制，操作简单，易懂。可使材料卷对卷贴合后进行分条，再裁切，使产品一次成型。

配置说明：

设备可设置多种不同规格尺寸，使材料利用MAX化，为客户节省材料。

设备基本形式：三放一收（排废）

贴合：两工位贴合，两组贴合轴不同步，单独电机控制，可实现材料正反面一次背胶。通过缓冲杆调节速度，使其减小送料阻力，提高裁切送料精度

分条：根据材料、客户可选用精密上刀片（可全断/半断）或上下圆刀 （只能全断），原厂配置10套刀具

裁切：根据客户加工需求，可选用上刀片（可全断/半断）或上下剪切式的刀片（只能全断）

技术指标：

采用直刀条向下切方式裁切，使产品切口整齐，美观,刀片安装方便，可以裁切半断与全断

采用上下圆刀方式分条，能使产品切口整齐，美观，尺寸误差较小

裁切尺寸公差±0.15mm    分条尺寸公差±0.2mm

切刀行程25mm

整机功率7.5KW  使用6KG的气源  380V电源

MAX速度可达150车次/min（裁切宽度为40mm以内)

MAX冲压力40千牛

放卷采用数显磁粉控制张力

切刀滑块采用铜片滑条，减小注油次数，维护简单

切刀传动采用同步轮加同步带，基本实现免维护

送料轴、贴合轴采用气动控制

外形尺寸：长2800MM*宽1600MM*1500MM
